重作RA1耳擴精緻化2-主板製作、手工線製作篇

繼上篇，重作RA1耳擴精緻化1-介紹、電源篇，我的耳擴以極緩慢速度製作中，這次要做的是擴大電路主板。


先來看主板用的零組件

找了老半天才找到"比較"接近原廠的JRC 4556L，我還是想要用4556AD啦，不知道有什麼不同，直排IC座還特別去找鍍金的呢。

特別去訂的法國solen金屬薄膜電容，5uF的，用在耦合電路，RA1的聲音全都是聯繫在這兩顆黑黑的東西上

音響界常用發燒零件，德國WIMA金屬薄膜電容，容量0.1uF，用來做退耦用的，原廠雖然用的是便宜貨，但是根據研究用好一點對聲音來說會比較好。

動工啦，桌上有夠亂的

先來做電阻快拆座，因為往後會做一些調整，我不希望電阻一直焊來解焊去的。

弄好就像這樣，右邊的小黃線是接在電阻外殼上接地用，我之前的失敗都是少了這條線。

接下來是主板製作，花了30分鐘去規畫到底要怎麼編排零件的位置。

一小時經過~~~~全部焊好了，IC也插上去了

和虛擬地電路板接在一起，也順手把RCA給焊上線

先把他全部接在一起，好長一條阿，因為那時沒買做手工現的材料，所以先用家裡廉價的線先接一條RCA對3.5mm公頭，看一下時間，已經半夜一點多了0.0"，先來去睡~明天再來繼續

12小時經過~~~~
 隔天中午吃完飯，把6.3mm耳機母座給焊上線，全部接一接...喔YA~!! 測試可以出聲，拿我的GRADO SR60來try一下，結果是:喔MAN~~~!!! 好爽，跟ipod直出感覺完全不一樣，gaga的poker face聽起來特別有威力，說實在也沒辦法多形容什麼，因為根本不知道怎形容XD

耳機座and 6.3mm轉3.5mm轉接頭

當天晚上無聊去電子接找手工線材料，花一花也才244NT，比在外面花超過500來的便宜許多

有三芯耳機線，鐵氟龍雙芯銀線，3.5mm公頭一個，RCA公頭兩個，藍黑相間的是包線的伸縮套，右邊黑黑的、很像腳踏車內胎的、夾子夾的是 熱縮套=w=

這三個頭就要150元，超貴的...

線材就這三個東西 ，我在台中電子街那邊買的喔

首先先把皮扒了，露出小頭頭

夾起小屁屁，給插上去...喔 不是，先把要焊的點先上一點焊錫

左右聲道是先要先確認好，OK了就焊上去，左邊像個夾子的地方用尖嘴鉗壓下，這樣就固定住了

上熱縮套

換另一頭，由於鐵氟龍銀線做工太細了，我因為太認真忘記拍照...所以只有成品照

跟另一頭一樣，焊上去就對啦

又是因為做工很細...過程通通沒照片，所以多補一張別的角度的...(真欠打XD)

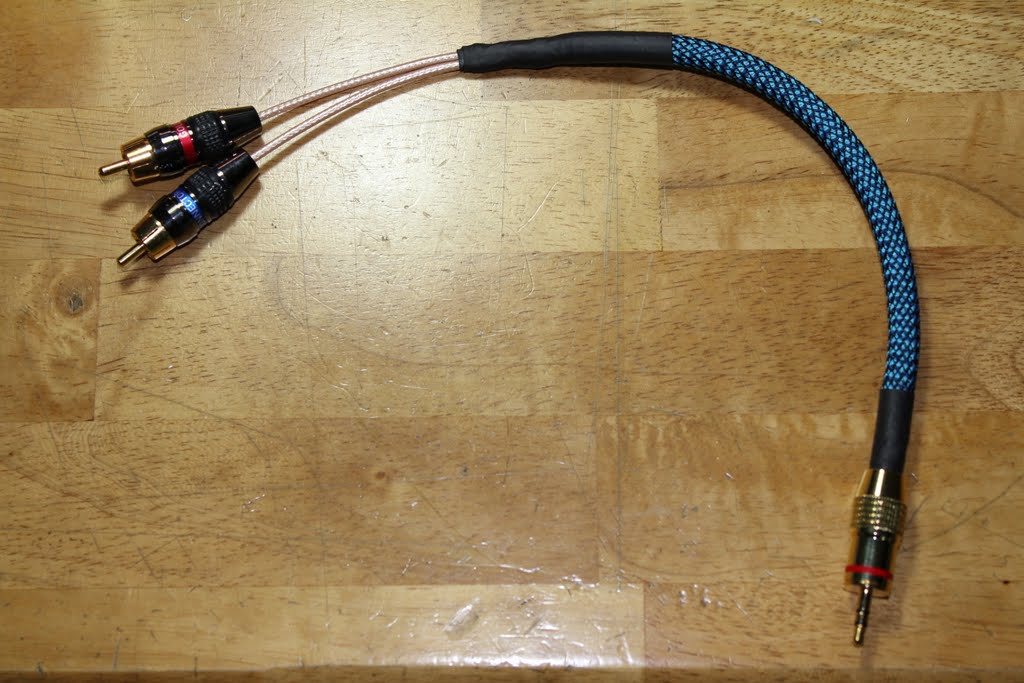

成品~~啦啦就長這樣，不比外面的差嘛

 實際測試也是相當不錯，這陣子神經衰弱，沒有好好測試聽起來差別在哪，我想等到有放假時再來慢慢試聽起來的感覺=w=


剩下來就是裝箱啦，也是我最討厭的部分
下面這張照片就是最近的狀態，無限期停工中...照片內可以看到我已經把面板的洞給鑽好了，也放上東西了，桌面一團凌亂，哀....亂亂的真煩人
