我找的電路圖通通來自neochen的部落格，在那邊可以找到很多實作資料，不過他好像已經沒賣套件很久了，真的很想跟他訂個幾套套件來作
這張電路圖是單電源輸入轉雙電源虛擬地電路，我是用24V變壓器輸入轉出12V-0-12V雙輸出
這是我在neo部落格找到的RA1電路，但是好像可以簡化一點，於是呼我改成下面那張圖
刪減一些零件，讓電路簡單一點，中間的OP放大晶片可以改很多不同型號的來玩，DIY音響真是可玩性很大阿
去買零件把虛擬地電路給焊好，因為過程我太專心，所以細部過程照片都沒拍^^"
跟之前作的耳擴放大電路板接在一起測試一下，ㄟ~OK可運作，就表示真的是之前虛擬地那個有問題
外盒其實之前就作好了，所以也沒有過程照片
裝箱、上轉輪後，是不是有模有樣阿?
正式使用的情形，左邊掛耳機的地方我要特別提一下，我是用書店買的壓克力架+硬碟裡面的磁鐵，硬碟裡的磁鐵磁力真強，吸上去想拔下來都難
實際聽感，裝上RA1 clone第一個感覺是:喔幹...怎差那麼多，所謂高音甜低音足就是這回事嗎?雖然是一堆便宜零件和粗工做的耳擴，但是出來聲音就是讓我有滿滿的成就感阿，和下面我之前用的小耳擴比小耳擴聲音相形見絀，只不過手工RA1 clone有兩個小小的美中不足，一是我接耳機仔細聽會有細細的底噪，但接電腦這問題不是問題，因為電腦的聲音都比底噪還大聲很多，第二是那個音量旋鈕好像沒有多大的效果，可能是我當初在製作時一直焊、解焊有點壞掉了，電阻值不夠，所以轉到兩邊最底差別不大，除此之外這台耳擴是我第一次DIY做的音響設備，還算滿意，下次我要買好一點的材料再做一個。

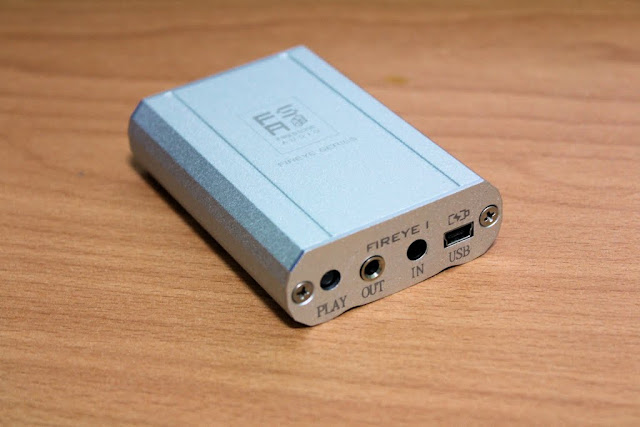

我之前的隨身小耳擴
