RA1是什麼? 之前可能剛成功作好太高興沒有多做介紹，首先先重GRADO這個耳機品牌說起，GRADO是一家美國專門做耳機的公司，有在注意耳機的人應該都會知道，他是世界三大品牌之一的耳機，外觀都很有粗曠的美式風格，之前文章出現的SR60就是GRADO的耳機，而RA1就是他們出品的耳機擴大機，外表沒什麼，長這樣:
精美的實心桃木外殼，解約的外型，要價台幣約15000元，拆開來也是非常簡約，東西就那幾樣，分析後電路也非常簡單，值錢的可能就只有那外盒(在國外know how真是值錢)，所以常常被拿來做clone的對象，但是要做到原廠的聲音卻不容易，研究了一番主要在2樣東西上，一個是原廠拿來做耦合電路的大顆電容:法國solne 5uF電容和JRC 4556AD 放大器，這兩樣東西我跑遍台中電子街得到答案都是"沒有這東西"，到最後只有非常勉強的找到JRC 4556L，這時候心想:這些東西到底有多稀有阿?JRC 4556AD網拍什麼的都找不到，slone電容還可以找到170元一顆呢。
近幾天其他網購的材料陸陸續續到我家，今天心血來潮，花了一點時間先把電源供應部分些先好，其他麻煩部分待有空再來完成。好!先來看圖說故事
這些是虛擬地電路的所有零件，虛擬地是用來把單電源(如DC 18V)電成雙電源(如9V-0-9V)，好像也有穩壓的功能，電子學沒學好沒辦法確切說明= ="
這張圖的title是:我有一群可愛的電容~我把它們排成一排~有大有小有的像你的.......
恩...知道我在說什麼的你是超級老人，因為這是1950年的老~梗
特別去買日製的電解電容，實際用測起來"好像"有那麼穩一點
穩壓(?)用的電晶體，前面的問號代表不知道他的確切功能，就電路圖上有就給他做囉
稍稍把他們排一下，看一下能不能全放上去
跑馬燈:1小時後~~~~~變成這樣，好像也沒差? NO~已經焊好了喔
你看~
接下來是變壓器的接頭改造，這是買來的18V變壓器跟內徑2.5mm公頭和母頭
又過了20分鐘後~~~~~做好了，像這樣
把母頭焊上線&加個熱縮套，和虛擬地電路板接上去
過電測試:還沒分流的總電壓，恩...190元便宜貨還是跟標的不一樣19.8多V，不過還好RA1電路可容許雙電源3V~12V輸入，也就是買5V~24V的單電源變壓器都可以

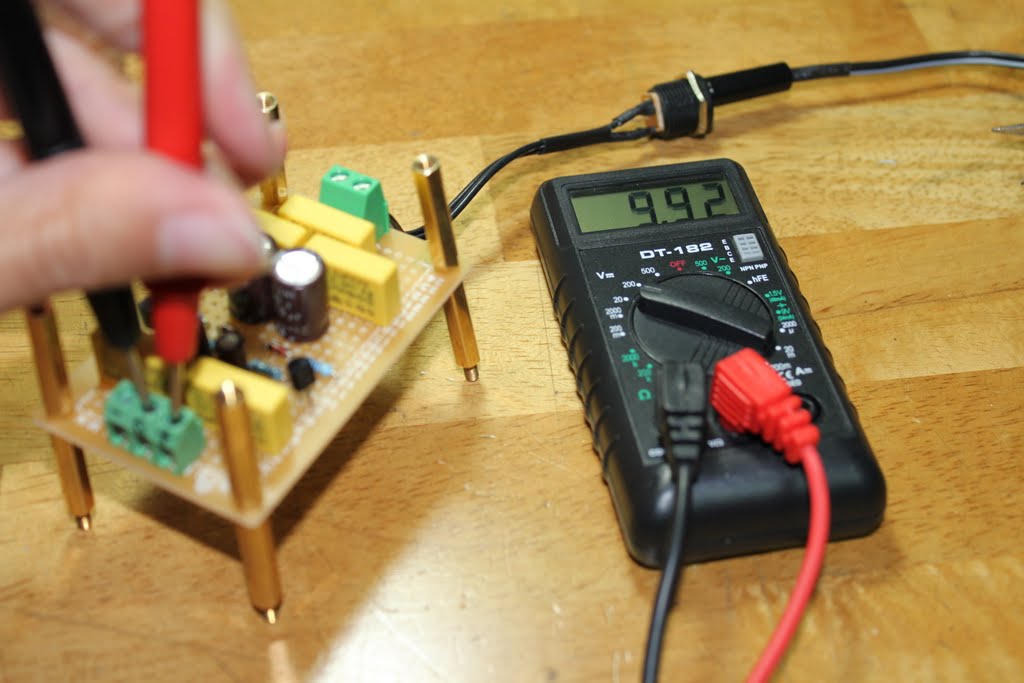

第一組電源，恩恩很好9.92很準，一字不差
第二組電源，差那麼一點點，實際上那數字是浮動的，因為真正的音響級穩壓電路材料很貴，先用便宜的東西先抵著用，反正原廠的設計是用兩顆9V的乾電池下去RUN，乾電池又更不穩了，那麼不穩還可以有好聲音，我這個也不差吧
以上就先這樣，找時間再來做耳擴主板的部分~~~
